樹脂有天然樹脂和合成樹脂的之分，屬于高分子化合物，常見的樹脂聚合物有松香、琥珀、蟲膠、聚乙烯、聚四氟乙烯、酚醛樹脂、聚酯樹脂等，是塑料制品的必備加工原料。在實驗室要想對樹脂聚合物進(jìn)行材料成分的研究檢測，精細(xì)化研磨是非常必要的。

       樹脂聚合物怎么研磨?實驗室樣品細(xì)致研磨需要借助儀器，而面對納米級別的樣品研磨，普通的研磨儀器很難勝任。東方天凈TJX行星式球磨機(jī)是采用行星式運(yùn)轉(zhuǎn)的小型高能球磨儀器，可實現(xiàn)對樣品的精細(xì)化研磨。下面就來看一下東方天凈關(guān)于樹脂聚合物的研磨方案報告。

實驗室樹脂聚合物的研磨方案

       針對樹脂聚合物，我們分別采用干法球磨和濕法球磨兩種方式對其進(jìn)行球磨，分別得出兩份方案報告。

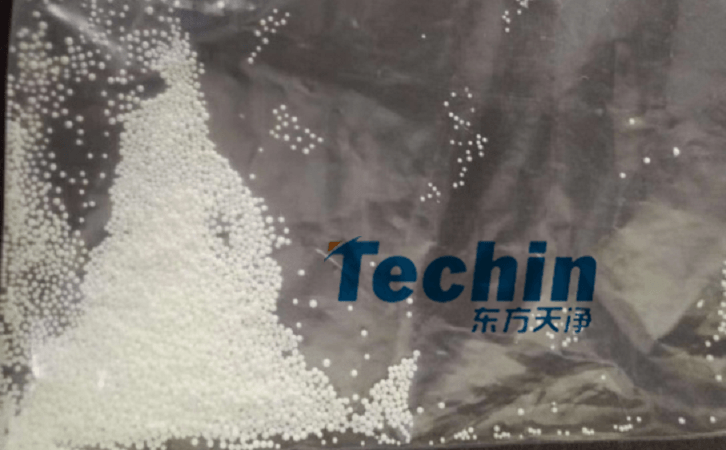

樣品研磨前形態(tài)：

樹脂聚合物研磨前

研磨儀器：TJX-425行星式球磨儀

TJX-425行星式球磨儀

干法球磨實驗過程

適配研磨套件：4個100ml的瑪瑙球磨罐，3mm瑪瑙研磨球40個，5mm瑪瑙研磨球10個

研磨方式：干法球磨

研磨時間：40分鐘

過程及結(jié)果：將顆粒狀的樹脂聚合物樣品同配置好的研磨球放入瑪瑙球磨罐中，然后裝配至TJX-425行星式球磨儀，將儀器轉(zhuǎn)速調(diào)至上限進(jìn)行研磨。40分鐘后，可以得到D90為54.72μm的樹脂聚合物樣品

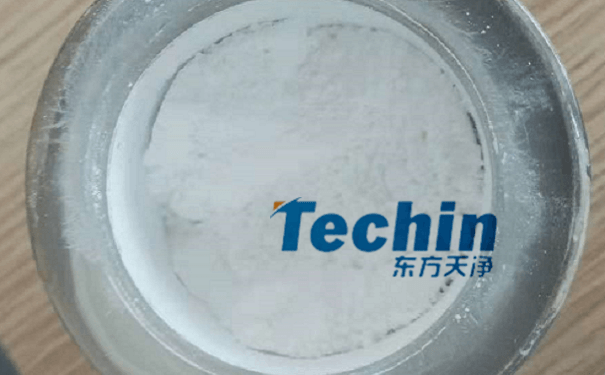

樣品研磨后形態(tài)：

樹脂聚合物干法球磨后

研磨后樣品的粒度分析報告：

東方天凈TJX行星式球磨儀研磨樹脂聚合物粒度分析報告

濕法球磨實驗過程

適配研磨套件：4個100ml的瑪瑙球磨罐，標(biāo)配3mm、5mm、8mm氧化鋯研磨球，0.5mm氧化鋯研磨球20g

研磨方式：濕法球磨(助磨溶劑為40ml無水乙醇)

研磨時間：120分鐘

過程及結(jié)果：先將樣品、40ml無水乙醇及標(biāo)配3mm、5mm、8mm氧化鋯研磨球放入瑪瑙研磨罐中，設(shè)置研磨時間為1小時，將樣品磨至微米級。之后取出研磨球，換入0.5mm氧化鋯研磨球20g和3mm氧化鋯研磨球20g，然后采用程序控制研磨，正轉(zhuǎn)研磨15分鐘，暫停2分鐘，反轉(zhuǎn)研磨15分鐘，轉(zhuǎn)速調(diào)至上限，循環(huán)研磨。2小時后，樹脂聚合物樣品的中位直徑D50為900納米

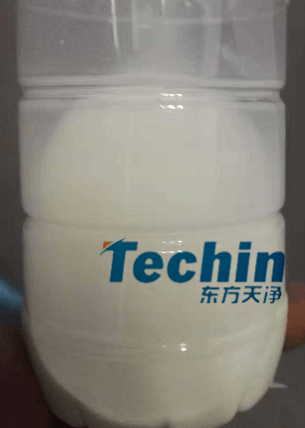

樣品研磨后形態(tài)：

樹脂聚合物濕法球磨后

研磨后樣品的粒度分析報告：

東方天凈濕法球磨樹脂聚合物粒度分析報告

*本報告實驗結(jié)果僅對該提供測試樣品負(fù)責(zé)

       以上內(nèi)容即為在實驗室中使用東方天凈TJX行星式球磨儀研磨樹脂聚合物的解決方案。從上述結(jié)果可以看出，如果對研磨后的樣品細(xì)度沒有嚴(yán)格要求，干法球磨即可將樹脂聚合物輕松研磨至微米級別，節(jié)省時間;如果想要得到納米級別的樣品，我們可以采用添加無水乙醇濕法球磨的方式。東方天凈是專注于實驗室研磨的解決方案服務(wù)商，期待與您的合作。
